| Interfaces: | RS485 | Coletor de dados Handheld: | Coletor de dados |
|---|---|---|---|
| Tamanho da tela: | 3,2 polegadas | Velocidade de digitalização: | 50 varreduras/segundo |
| Coletor de dados Pda: | Coletor de dados | Porta: | Ningbo/Shenzhen |
| NFC: | NFC, 13.56Mhz | Tipo de tela sensível ao toque: | Tela capacitiva |
| Grau IP: | IP65 |
Introdução do produto

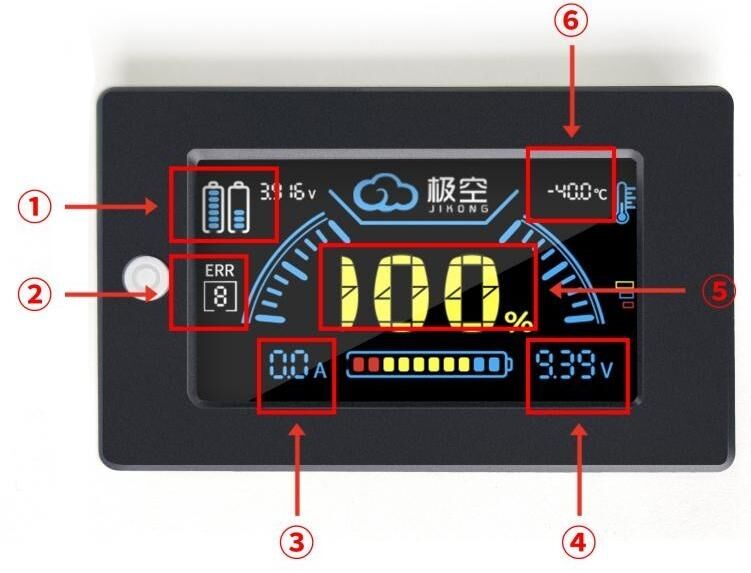

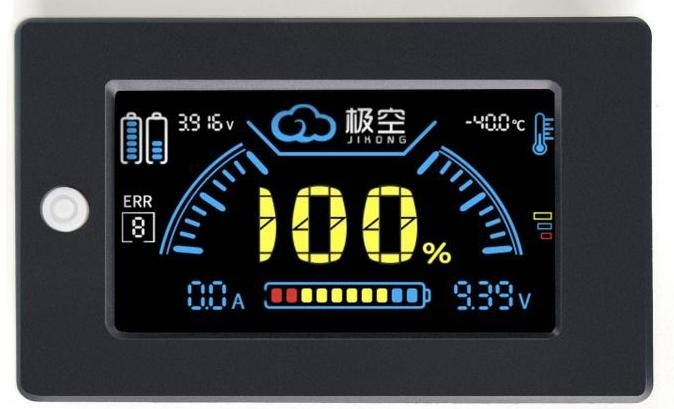

1.本产品为一款3 .2 Tela LCD显示屏,专为配套我司锂电池保护板使用而设计.可实时显示电池的电压,电流,电量(SOC)以及报警状态等关键信息,界面清晰直观.
Este produto é um display LCD de 3,2 polegadas, projetado especificamente para ser usado com as placas de proteção de bateria de lítio da nossa empresa. Ele pode exibir informações importantes, como tensão da bateria, corrente, estado de carga (SOC) e status de alarme em tempo real, com uma interface clara e intuitiva.
2. Conectores RS485.
O display suporta comunicação RS485. Sua faixa de tensão de alimentação é de 9V a 12V, tornando-o compatível com vários sistemas alimentados por bateria.
3.该显示屏外观小巧,色彩鲜明,适用于电动车,储能系统等对电池状态有可视化需求的场景,具备高可靠性和易用性.
Com seu design compacto e interface vibrante, este display é ideal para veículos elétricos, sistemas de armazenamento de energia e outras aplicações que exigem monitoramento confiável e intuitivo do status da bateria.

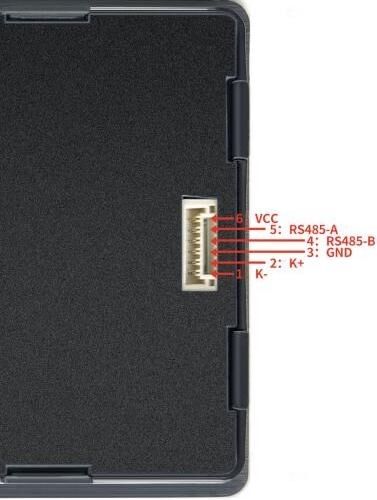

4.接口定义/Definição de interface
|
连接器 Conector |
序号 | 说明 |
| Interface do usuário GH1 .25-6P | 1 | K- |
| 2 | K+ | |
| 3 | GND | |
| 4 | RS485-B | |
| 5 | RS485-A | |
| 6 | VCC,接12V 供电 Conecte à fonte de alimentação de 12V |
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
